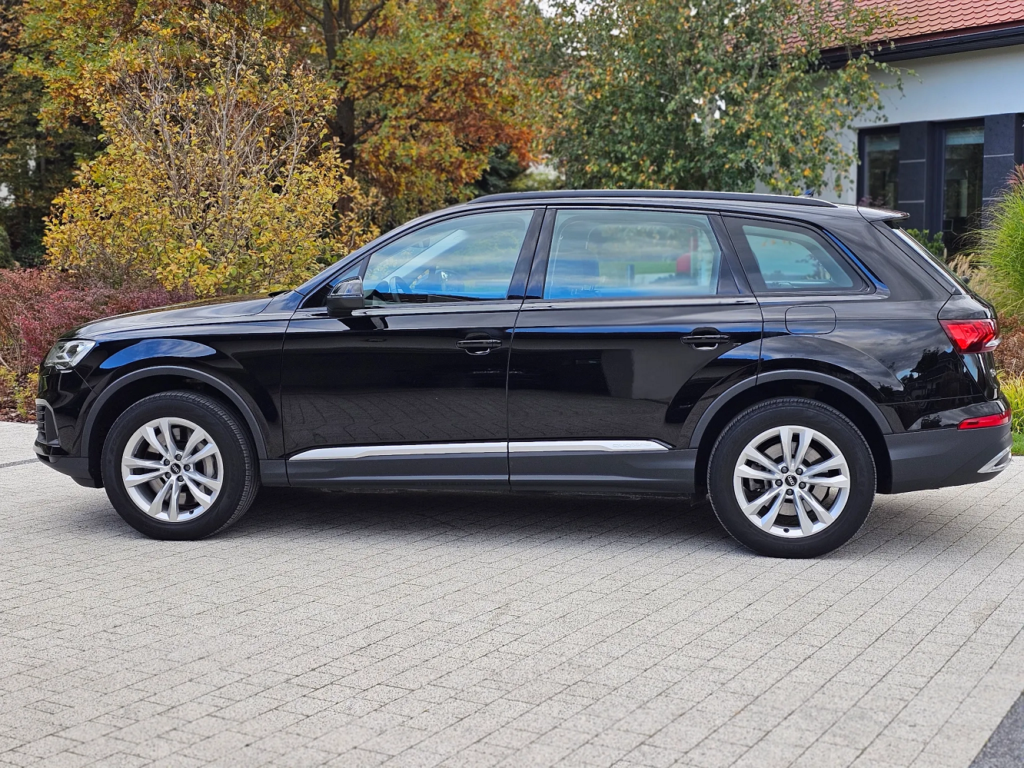

Audi Q7 4M (2021-2022) – schemat skrzynki bezpieczników
Instrukcja dotyczy pojazdów wyprodukowanych w latach: 2021, 2022.
Skrzynka bezpieczników w przedziale pasażerskim – gdzie się znajduje?
Komora pod nogami pasażera lub kierowcy
Skrzynka bezpiecznikowa opis:
| Numer | Opis |
|---|---|
| Panel bezpieczników A (brązowy) | |
| A1 | Ogrzewanie katalizatora, regulacja wałka rozrządu |
| A2 | Czujnik przepływu masy powietrza, podgrzewany czujnik tlenu |
| A3 | Ogrzewanie silnika, wtryskiwacze paliwa, drzwi wydechowe |
| A4 | Pompa ciepłej wody, drzwi wydechowe, czujnik NOx, cząstek stałych, biodiesla |
| A5 | Czujnik światła hamowania |
| A6 | Zawory silnika |
| A7 | Podgrzewany czujnik tlenu, czujnik przepływu masy powietrza |
| A8 | Pompa wysokiego ciśnienia, mocowanie silnika |
| A9 | Elementy silnika, przekaźnik silnika |
| A10 | Czujnik ciśnienia i temperatury oleju |
| A11 | 48V pompa wodna, 48V i 12V generator układu napędowego |
| A12 | Zawory silnika |
| A13 | Chłodzenie silnika |
| A14 | Moduł sterujący silnika |
| A15 | Podgrzewany czujnik tlenu |
| A16 | Pompa paliwowa |
| Panel bezpieczników B (czerwony) | |
| B1 | Cewki zapłonowe |
| B3 | Ogrzewanie 48 V |
| B4 | Elektryczny kompresor |
| B5 | Mocowanie silnika |
| B6 | Moduł sterujący spryskiwaczy szyby przedniej |
| B7 | Tablica przyrządów |
| B8 | System klimatyzacji, dmuchawa świeżego powietrza |
| B9 | Moduł wspomagania kierowcy |
| B10 | System połączeń alarmowych |
| B11 | Rozruch silnika, sprzęgło silnika elektrycznego |
| B12 | Prawy reflektor |
| Panel bezpieczników C (czarny) | |
| C1 | Ogrzewanie przednich foteli |
| C2 | Wycieraczki przedniej szyby |
| C3 | Elektronika lewego reflektora |
| C4 | Panoramiczny szklany dach |
| C5 | Moduł sterujący lewych drzwi przednich |
| C6 | Gniazda |
| C7 | Moduł prawych tylnych drzwi |
| C8 | Lewy reflektor |
| C9 | Elektronika prawego reflektora |
| C10 | Spryskiwacze szyby i reflektorów |
| C11 | Moduł lewych tylnych drzwi |
| C12 | Ogrzewanie postojowe |
| Panel bezpieczników D (brązowy) | |
| D1 | Wentylacja i elektronika fotela, lusterko, sterowanie klimatyzacją tylną, TMC |
| D2 | Moduł elektryczny pojazdu, interfejs diagnostyczny |
| D3 | Regulacja dźwięku siłownika i wydechu |
| D4 | Zawór chłodzenia płynu przekładniowego |
| D5 | Uruchomienie silnika, silnik elektryczny |
| D8 | Asystent widzenia nocą, aktywna stabilizacja przechyłu |
| D9 | Adaptacyjny asystent jazdy, radar przedni |
| D10 | Dźwięk z zewnątrz |
| D11 | Asystent na skrzyżowaniach, systemy wspomagające kierowcę |
| D12 | Prawy reflektor |
| D13 | Lewy reflektor |
| D15 | Wejście USB |
| D16 | Rear Seat Entertainment |
| Panel bezpieczników E (czerwony) | |
| E1 | System alarmowy antykradzieżowy |
| E2 | Moduł sterujący silnika |
| E3 | Elektronika przedniego siedzenia, podparcie lędźwi |
| E4 | Dźwignia zmiany biegów automatycznej |
| E5 | Klakson |
| E6 | Hamulec postojowy |
| E7 | Interfejs diagnostyczny |
| E8 | Moduł sterujący konsoli pod sufitem |
| E9 | 48V generator napędu |
| E10 | Moduł poduszki powietrznej |
| E11 | ESC, ABS |
| E12 | Złącze diagnostyczne, czujnik światła i deszczu |
| E13 | Kontrola klimatyzacji |
| E14 | Moduł prawych drzwi przednich |
| E15 | Sprężarka klimatyzacji |
| E16 | Zbiornik ciśnieniowy hamulcowy |
Bezpieczniki w kokpicie
Opis:
| Numer | Opis |
|---|---|
| 2 | Audi Phone Box, antena sprzęgająca |
| 3 | System klimatyzacji, system zapachowy |
| 4 | Wyświetlacz Head-up |
| 5 | Interfejs muzyczny Audi, gniazda USB |
| 7 | Blokada kolumny kierownicy |
| 8 | Wyświetlacz górny/dolny |
| 9 | Zestaw wskaźników |
| 10 | Napęd DVD |
| 11 | Włącznik światła, panele przełączników |
| 12 | Elektronika kolumny kierownicy |
| 13 | Kontrola głośności |
| 14 | Moduł sterujący systemu MMI Infotainment |
| 15 | Regulacja kolumny kierownicy |
| 16 | Ogrzewanie kierownicy |
Skrzynka bezpieczników w bagażniku
Hybrydowy napęd typu plug-in:
| Numer | Opis |
|---|---|
| Panel bezpieczników A (czarny) | |
| A1 | Ogrzewanie wysokonapięciowe, zarządzanie termiczne |
| A5 | Zawieszenie pneumatyczne |
| A6 | Automatyczna skrzynia biegów |
| A7 | Ogrzewanie tylnych siedzeń, panel sterowania klimatyzacją tylną |
| A8 | Regulacja siedzenia w trzecim rzędzie |
| A9 | Lewe światło tylne (2021, 2022), moduł sterowania systemu wygody |
| A10 | Przedni napinacz pasa po stronie kierowcy |
| A11 | Centralny zamek w pokrywie bagażnika, klapka wlewu paliwa, osłona bagażnika |
| A12 | Moduł sterujący pokrywą bagażnika |
| Panel bezpieczników B (czerwony) | |
| B1 | Dmuchawa tylnego układu klimatyzacji |
| B2 | Wzmacniacz dźwięku |
| B3 | Oczyszczanie spalin, aktywator dźwięku |
| B4 | Panel sterowania tylnego układu klimatyzacji |
| B5 | Światło prawego zaczepu przyczepy |
| B6 | Silnik pozycjonowania zaczepu przyczepy |
| B7 | Zwolnienie zaczepu przyczepy |
| B8 | Lampka lewego zaczepu przyczepy |
| B9 | Gniazdo zaczepu przyczepy |
| B10 | Sportowy mechanizm różnicowy z napędem na wszystkie koła |
| B11 | Oczyszczanie spalin |
| B12 | Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy |
| Panel bezpieczników C (brązowy) | |
| C1 | Moduł sterujący systemów wspomagania kierowcy |
| C2 | Audi Phone Box |
| C3 | Elektronika przedniego siedzenia, prawe podparcie lędźwi |
| C4 | Asystent boczny |
| C5 | – |
| C6 | System monitorowania ciśnienia w oponach |
| C7 | Antena zewnętrzna |
| C8 | Odbiornik radiowy ogrzewania postojowego, monitoring zbiornika paliwa |
| C10 | Tuner telewizyjny, moduł wymiany danych i sterowania telematycznego |
| C11 | Otwieranie i uruchamianie pojazdu (NFC) |
| C12 | Otwieracz drzwi garażowych |
| C13 | Kamera cofania, kamery peryferyjne |
| C14 | Centralny zamek, prawe światło tylne |
| C15 | Tylny napinacz pasa bezpieczeństwa po stronie pasażera |
| C16 | Przedni napinacz pasa po stronie pasażera |
| Panel bezpieczników D (czerwony) | |
| D1 | Aktywna stabilizacja przechyłów |
| D2 | Akumulator wysokonapięciowy |
| D3 | Pompa wody z akumulatora wysokiego napięcia |
| D4 | Elektroniczny moduł sterujący mocy |
| D5 | Wspomaganie hamulców |
| D6 | Konwerter napięcia |
| D7 | Start silnika |
| D8 | Sprężarka systemu klimatyzacji |
| D9 | Pomocniczy moduł sterujący akumulatora |
| D10 | Akumulator wysokonapięciowy |
| D11 | System ładowania |
| D12 | Odbiornik radiowy ogrzewania postojowego |
| D14 | Zarządzanie termiczne, pompy chłodziwa |
| D15 | Moduł sterujący termozarządzaniem |
| Panel bezpieczników E (brązowy) | |
| E7 | Ogrzewanie przednich foteli |
| E9 | Oczyszczanie spalin |
| E10 | Ogrzewanie tylnych siedzeń, panel sterowania klimatyzacją tylną |
| E12 | Oczyszczanie spalin |
